干式噴漆室的漆霧處理裝置的工作流程。

常見的干式噴漆室有：折流板式噴漆室、過濾網式噴漆室、蜂窩過濾式噴漆室、多層紙簾式噴漆室等。

干式噴漆室結構簡單，不采用水收集漆霧，直接對漆霧處理，故沒有廢水產生，風壓低，風量小，運行能耗低，但漆霧捕集效率不高，噴漆室的內壁和折流板上易累計漆粒，設備自身污染嚴重，必須經常清掃，且耗材需要經常更換，濾材中的油漆不可能及時徹底清理，需加強防火。

噴漆室都采用排風裝置將噴漆過程中產生的油漆和有機溶劑的逸霧收集到漆霧處理裝置內進行處理，一般采用下部抽風，干式噴漆的漆霧處理裝置可由數塊U型板相對撮合而成，設置在噴漆室排氣口面前。設備可是折流板、過濾材料和蜂窩過濾紙。折流板一般是金屬板和厚紙板構成。過濾材料常采用紙纖維、玻璃纖維等，把玻璃纖維或紙質纖維制成濾網固定在框架上。 *近出現的蜂窩形和多層簾式紙質漆霧過濾材料是專用漆霧過濾材料，經過折流或過濾的空氣一般可以直接排放，被折流板或過濾材料留下的漆粒，經清理折流板或更換過濾材料后直接固態廢氣處理，由于處理過程不涉及液態物，故稱為干式處理漆霧裝置，其噴漆室也稱為干式噴漆室。

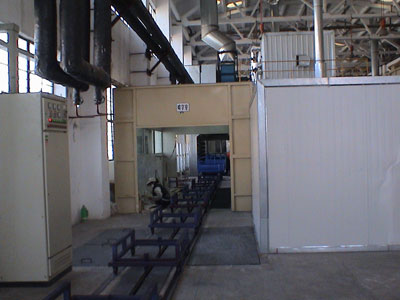

干式噴漆室由室體、排風裝置和漆霧處理裝置組成。室體一般是鋼結構件，常在其中使用混凝土來構筑過濾器的框架和排風管道。一般噴漆室的地板與車間地面平齊。但噴漆室根據不同情況可有不同大小，為非標準件。排風裝置是由排風機和風管組成的。排風機的風量大小直接影響漆霧室內的氣流的方向和速度。通過排風裝置把經過處理得到的清潔空氣排到環境中。漆霧處理裝置是裝在排風裝置之前用以去除空氣中 的漆霧的裝置。漆霧處理裝置通過減慢流速和增加漆霧粒與折流板或過濾材料的接觸機會來收集漆霧，在使用過程中，當通風量過大或由于過濾器逐漸被漆霧堵塞而影響排風效果時，可通過調節閥調節風量，若調節無效，應更換過濾器。

下期介紹各種干式噴漆室的工作流程。
